根据 EN 标准及国标相关要求､锯片的强度检测通常分为破坏性和非破坏检测两种。

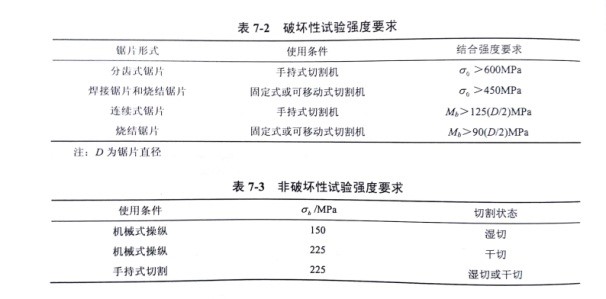

而金刚石切割片锯片刀头主要包括连续齿式和分齿式两种､它们的破坏性如表(7-2)示;非破坏性检测即产品正常使用时的破坏强度，如表(7-3)所示。

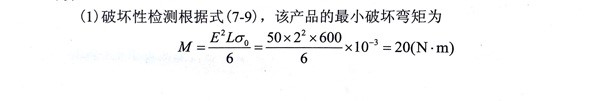

直径为350mm的焊接金刚石切割片的基本参数：L为50mm､E为2.0mm，刀齿长度为50mm，刀齿厚度为3.0mm。对该金刚石切割片的焊接强度进行如下的弯矩计算。
由上述计算可以看出､当金刚石切割片在实际加工受到 20N.m 的力矩时，在刀头与基体之间的焊接部位没有出现损伤现象，就可以判断该产品满足要求可以正常使用。
如果出现断裂或者脱齿等缺陷､则视为设计不合格。如果缺陷出现在刀头部位，则最小破坏弯矩为
也就是说､直径为 350mm 的金刚石切割片， 在外载荷的作用下，当断裂陷出现在焊接部位时，其最小破坏弯矩不得低于 20N.m, 在刀头部位发生断裂最小破坏弯矩不得低于45N.m。
综上所述，刀头本身的抗弯强度也是锯片设计一项重要指标。
通过上述的计算可以得出当金刚石切割片在实际工作环境下受到的弯矩不低于8N.m时､金刚石锯片就可以正常使用。
