相关新闻
首页 > 新闻中心 > 正文

对电镀金刚石切割片复合镀层主要工序(增厚)的说明!

【发布时间】2019-4-26 14:01:35 【来源】 【作者】Admin 【浏览量】

  空镀、上砂、增厚都是电镀金刚石切割片复合镀层的主要工序,它们对一个完整合格的电镀金刚石切割片的最终完成发挥着较大的作用。先来了解复合镀层中增厚镀层的工序说明。


对电镀金刚石切割片复合镀层主要工序(增厚)的说明!


  (1)首先,工件要带电入槽,起始的电流一般是小于规范值,然后要逐渐将电流升至规范值,时间大约为30min左右。


  (2)在增厚的过程中,有的工件需要进行转位,转位的时间为增厚到一半的时间左右可以开始。


  (3)如果是平面件增厚,要设辅助阳极。


  (4)当需要转槽增厚时,一定要注意细砂件可以放置在粗砂槽中增厚,但是,粗砂件不可以放在细砂槽中增厚。


  (5)每次增厚后都要将磨粒将近埋住,要使镀层厚度与磨粒尺寸接近为止。要注意到防止每层加厚镀层超过的磨粒尺寸,否则各层之间将会形成一个不含磨料的金属镀层,在使用工具的过程中,当这个单纯金属镀层接触被加工工件时,就起不到磨料磨削的作用,将会造成磨削堵塞现象。


  (6)为了防止电力线的尖端效应导致工件尖端、凸出部位增厚过度(镀层若发白光亮,就是磨粒被包裹过度),当厚度增加到一定的时间后,要多观察尖端、凸出部位增厚程度,以及对这些部位采取保护措施(套上塑胶保护圈)。

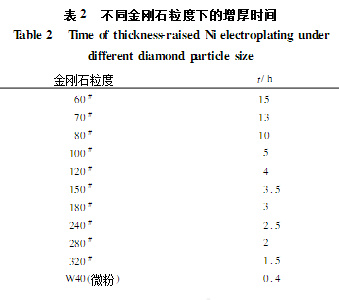

  (7)质检时,要求砂子色裹牢固和包裹率合适,不允许增厚镀层严重发白或者发绿,发白就表示镀层增厚过度应返工,发绿则表示镀层增厚不足应继续增厚。不同金刚石粒度下的增厚时间详见表2。

电镀金刚石切割片

相关文章:
