金刚石切割片的焊缝检测系统软件设计

【发布时间】2019-6-24 13:49:32 【来源】 【作者】Admin 【浏览量】

  金刚石切割片焊缝检测系统是整检测系统的核心部分,也是本次设计的主体部分。主要分析工作也都是基于该检测系统对切割片焊缝进行检测评价后结果进行的。


  该检测系统是基于 LabVIEW 虚拟仪器平台进行开发的,专门用于金刚石切割片焊缝缺陷的检测。检测系统根据所实现的功能不同分为不同的模块,括信号采集模块、数据分析模块等。

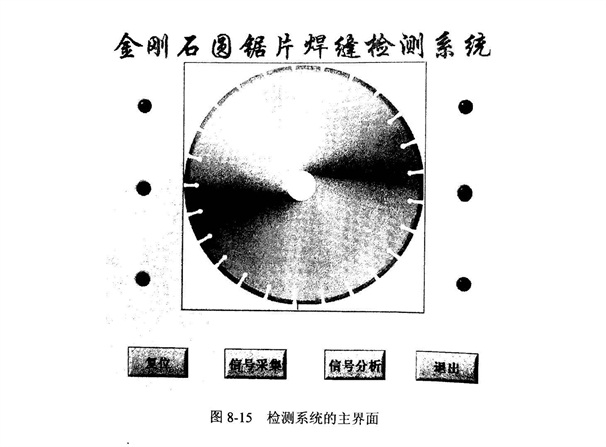

  通过软件包可以实现与检测设备的通信、对集信号的处理、分析等多种功能,完成对金刚石切割片焊缝缺陷的检测工作,实对其缺陷的评价。下图分别为该检测系统的主界面及程序框图。


金刚石切割片的焊缝检测系统软件设计

金刚石切割片的焊缝检测系统软件设计


  主界面相当于整个系统的一个菜单,上面罗列了系统中包含的各个程序模块每一个按钮都对应这~个子模块的链接入口,单击相应的按钮,就会弹出该模的运行程序。这就是金刚石切割片焊缝检测系统的软件设计。
