金刚石锯片采样参数设置试验具体分析

【发布时间】2019-7-30 14:29:00 【来源】 【作者】Admin 【浏览量】

  对金刚石锯片采样进行参数设置,主要是为了进行临界转速和转速梯度参数设置。

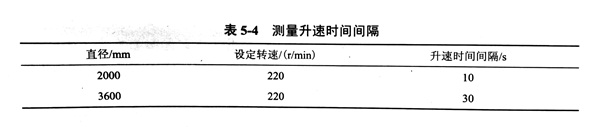

  表5-4所示为两种不同型号的金刚石锯片转速值从0r/min升到220r/min过程中的升速时间间隔。


金刚石锯片采样参数设置试验具体分析

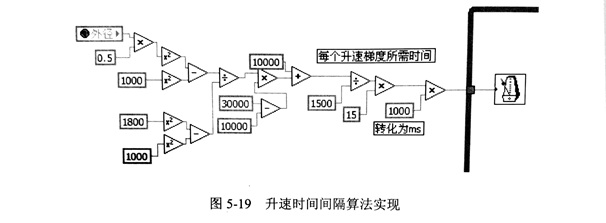

  将以上参数作为已知量,代入式 R4=Kt-t0+R04可求得斜率值K, 由式 R4=Kt-t0+R04 可求得意直径的锯片达到某一稳定转速所需时间。通过 LabVIEW 程序实现方式如图 5-19所示。


金刚石锯片采样参数设置试验具体分析


  其中,待测金刚石锯片的直径变量类型设置为全局变量,在“参数设置”阶段输入待测锯片直径时,系统通过该模块即可读取外径值参与计算升速时间间隔,从而使变频器控制电机在该既定时问间隔后升速

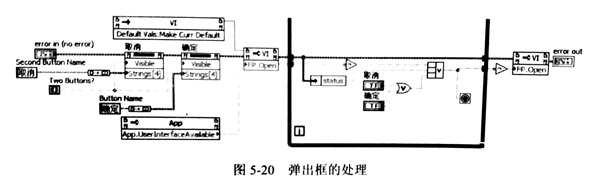

  通过属性节点和调用节点实现弹出框和操作主面板的切换,当用户操作“参数设置”选项时自动弹出参数设置框,用户设置完成并确定即可实现参数键入户人机界面。其功能实现程序代码如图 5-20所示。


金刚石锯片采样参数设置试验具体分析

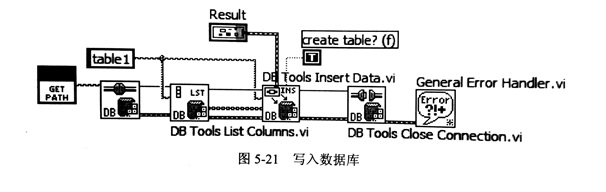

  最终,设置完成的参数组合成簇的形式,这样便于对数据统一管理、传输和存储。在此,利用数据库连接工具包Database Connectivity Toolkit 2011中的函数编程将簇中的数据按存入次序读取并存入数据表,如图5-21所示。


金刚石锯片采样参数设置试验具体分析


  为了便于用户对历史数据的查询,作名在此采用同样的方法实现了数锯库中相应字段的读取, 然后按次序列入面板相应的数据表格中,为后序的历史数据查询奠定基础。其数据操作的程序框图如图5-22 所示,数据表显示的用户界面如图5-23所示。


金刚石锯片采样参数设置试验具体分析


  该表显示了被测的金刚石锯片的基本信息,方便用户对历史数据的查询。同时,获得权限的用户可以对数据库历史数据进行删减,以减少列表框中的锯片的信息条数,从而进一步提高检索效率。


  以上内容就是对金刚石锯片的采样参数设置进行的试验分析。
