使用频率法对金刚石切割片的进行主轴转速测量研究(一)

【发布时间】2019-8-7 14:35:04 【来源】 【作者】Admin 【浏览量】

  本次试验中对于金刚石切割片的主轴转速的测量是通过读取旋转编码器的脉冲频率,并根据脉冲频率与转速的关系间接测量。

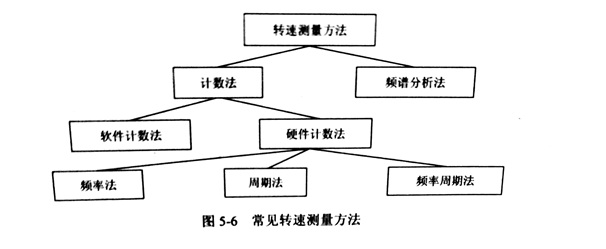

  转速的测量方式有多种,其中较为常见的测量方法有以下几种,如图5-6所示。


使用频率法对金刚石切割片的进行主轴转速测量研究(一)


  1. 硬件计数法的测量精度取决于脉冲个数;


  2. 软件计数法是将模拟信号化为数字信号,然后经过软件处理获得转速,但是对离散后的采样序列处理中然有大小不定的误差;


  3. 频谱分析法是将采集的信号进行傅里叶变换,这样虽然以减少脉冲误差, 但是由于运算速度滞后, 而且容易受干扰。


  本试验采用频率法对玻化砖锯片进行转速测量,该方法适用于高速测量。将编码器与主相连,获得数字脉冲, 经采集卡采集后传送到 PC 进行处理, 基本过程如图5-7所示。选用的增量型旋转编码器 E6B2-CWZ6C 每转脉冲数为1000个, 由于脉数大,所以测量精度相对较高。


使用频率法对金刚石切割片的进行主轴转速测量研究(一)
