采用人工撞击和冲击锤激振对金刚石切割片的动刚度试验结果分析

【发布时间】2019-9-3 13:43:27 【来源】 【作者】Admin 【浏览量】

  动刚度试验,分别采用人工撞击和冲击锤激振两种方式对金刚石切割片进行冲激试验,使之产生强度相当的冲激响应。

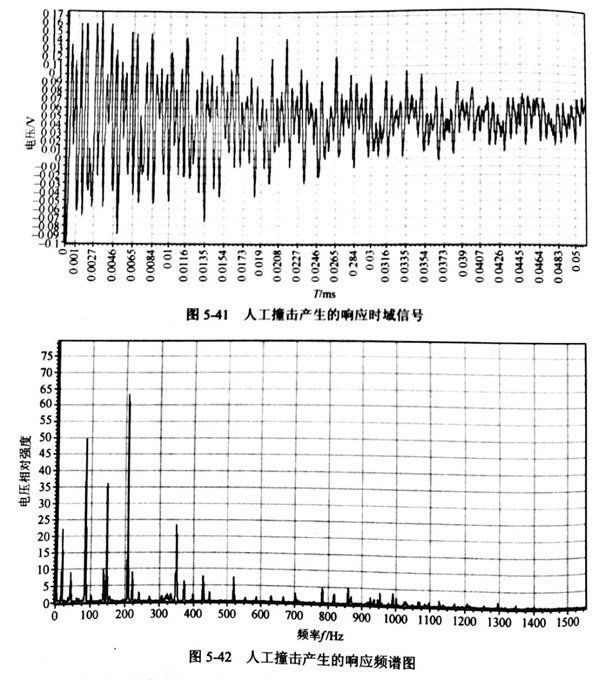

  人工撞击金刚石切割片产生响应信号的时域,X表示时间,单位是ms,Y轴表示振幅对应的电压,单位是V。X表示频率,单位Hz, Y代表电压相对强度,无量纲,表示振幅大小。


  冲击锤产生响应信号的时域信号。X表示时间,单位是ms,Y轴表示振幅对应的电压,单位是V。,X表示频率,单位Hz, Y代表电压相对强度,无量纲,表示振幅大小。


采用人工撞击和冲击锤激振对金刚石切割片的动刚度试验结果分析



  由以上频谱图可知, 人工冲激振动信号频率较低, 介于0-500Hz, 大1000Hz频段内无明显波形。 冲击锤振动信号频段宽,0-1500Hz均有分布,即使在 6000-13000Hz 频段内波峰仍然沽晰可见, 甚至在20 000Hz 以上也有清晰的波峰产生。


  用人工撞击和冲击锤产生连续、强度相当的冲激响应,观测两种信号源的功率图谱功率谱图,X轴表示测量时间t, Y轴表示金刚石切割片振动信号相对强度, 在此取对数值(取以10为底的对数) 。


  不同类型冲击信号在 0-100Hz, 100-1000Hz, 1000-1500H三个频段内的功率谱状况 。


  不同类型冲击信号在0-100Hz, 1500-2000Hz, 20003000Hz三个频段内的功率谱状况。


采用人工撞击和冲击锤激振对金刚石切割片的动刚度试验结果分析



  观测到以下结论:

  1. 在0~100Hz频率范围内,冲击锤信号峰值很小,然而人工冲击功率谱值明显。


  2. 在 100~ 1000Hz 频率范围内,两种冲击方式的功率谱图像波峰均明显,冲击锤产生的振动信号的功率谱峰值更明显。


  3. 在 1000-1500Hz 频率范围内,人工冲激功率谱基本无峰值,而冲击锤生的功率谱峰值较大,信号强度较大。


  4. 在1500-2000Hz频率范围内,人工冲激花岗岩锯片波峰密度稀疏,冲击锤能产生显波峰,且信号强度较大。


  5. 在2000~3000Hz频率范围内,人工冲激法基本无波峰 , 冲击锤产生信波峰较明显。
