金刚石锯片切割石材实体模型的建立

【发布时间】2019-10-23 11:33:08 【来源】 【作者】Admin 【浏览量】

  模拟的主要目的是研究切割花岗岩过程中锯片的受力和花岗岩的失效,为了与实际试验相一致,金刚石锯片和花岗岩的三维实体模型与实际的金刚石锯片切割花岗岩模型完全一致。


  在此模拟中,可以很好地模拟用*MAT_弹性材料切割花岗岩过程中锯片的应力和应变,为了与模拟和切割花岗岩的过程相一致,试验中的花岗岩锯片和锯片是一致的。


金刚石锯片切割石材实体模型的建立

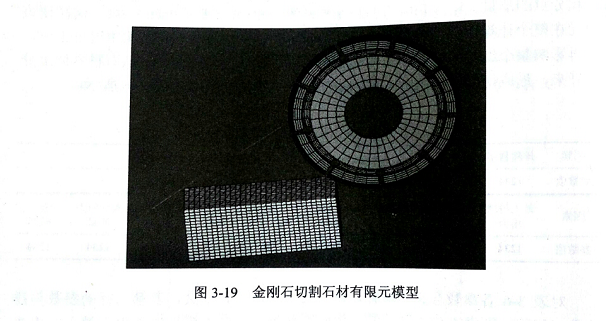

  动态显式分析需要较高的计算机性能。为了减少模型的单元数和计算时间,花岗岩材料只采用局部材料进行模拟建模。

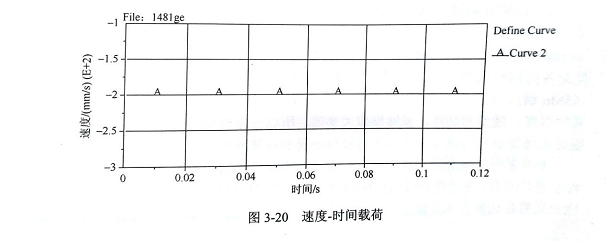

  在金刚石锯片切割花岗岩的过程中,主要包括进给速度和主轴转速,在对该模型的仿真分析中,主要表现为沿x方向的平移和z轴的旋转,加载载荷为沿x方向应用于金刚石刀具的200 mm/s进料速度,加载形式为时间-速度载荷。


金刚石锯片切割石材实体模型的建立


  绕Z轴旋转的恒定角速度为800 rad/s,载荷形式为时间角速度载荷。


金刚石锯片切割石材实体模型的建立


  金刚石锯片在切割花岗岩过程中的破坏形式是以一种物理量为破坏形式,当锯片与花岗岩接触时发生大变形,当元素中的某一物理量达到预定的无效值时,节点失效,元素被删除,从而形成切屑。
